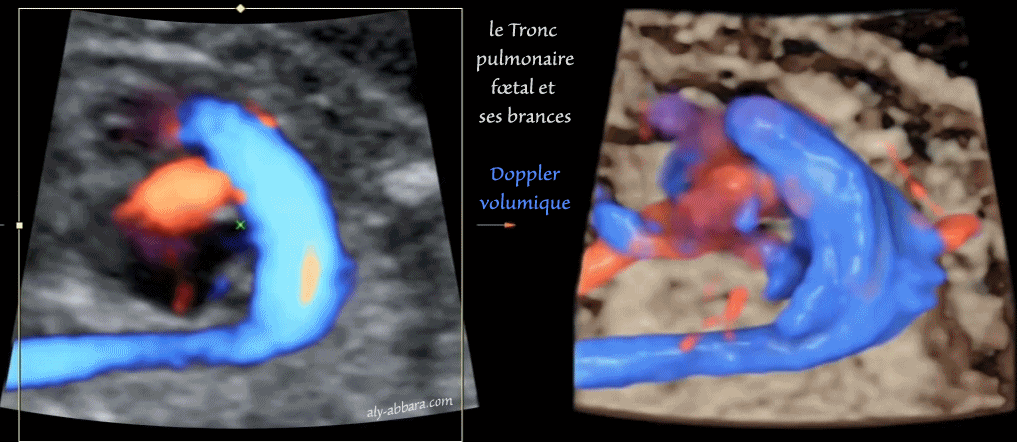

• Images échographiques animées montrant l'aorte (la crosse de l'aorte et l'aorte descendante), puis le tronc pulmonaire (TP) avec ses trois branches (de droite vers la gauche) :

  • L'artère pulmonaire droite (APD)

  • L'artère pulmonaire gauche (APG)

  • Le canal artériel qui se trouve entre ses deux artères pulmonaires en les chevauchant.
    Sur cette image, grâce au Doppler Volumique on peut suivre ce canal artériel de sa naissance du tronc pulmonaire jusqu'à sa connexion à l'extrémité de la crosse de l'aorte.


• Sur ces vidéos et images animées, il a été comparé les données obtenues par le Doppler couleur en 2D et celles obtenues par le Doppler couleur volumique : les données saisies par le Doppler 2D ne permettent que l'identification du tronc pulmonaire qui se connecte, via la canal artériel à l'aorte, par contre, le Doppler couleur volumique permet de mettre en évidence les trois terminaisons de ce tronc pulmonaire avec leurs positions dans l'espace.
