Veine pulmonaire 'retour veineux) - Spectre Doppler
Image échographique avec analyse de la composition du spectre du Doppler
des veines pulmonaires.
(à comparer au spectre du Doppler du canal veineux d'Arantius)



Veine pulmonaire - Spectre Doppler (Dynamic-Flow)
Image échographique montrant le spectre du Doppler d'une des deux
veines pulmonaires droites.

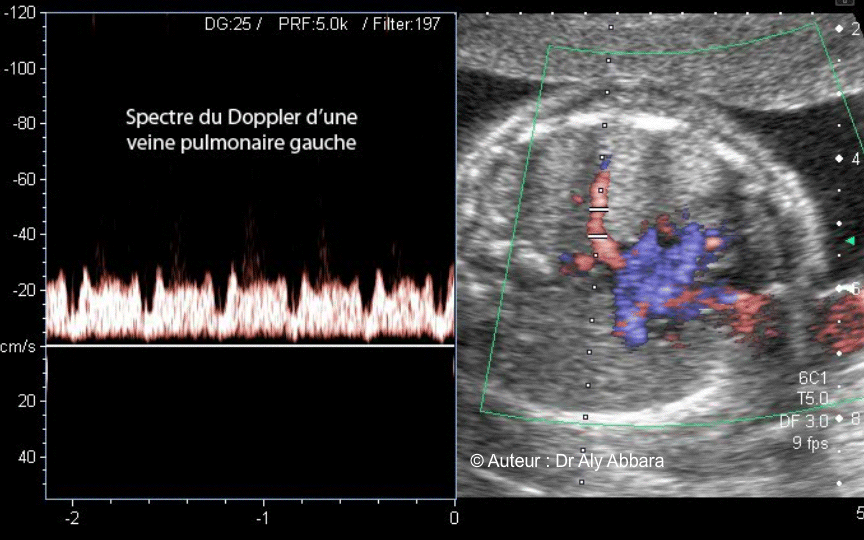

Veine pulmonaire - Spectre Doppler (Dynamic-flow) - 02
Image échographique montrant le spectre du Doppler d'une des deux
veines pulmonaires gauches.

Auteur : Dr Aly Abbara
Mise à jour : le 13 Décembre, 2020

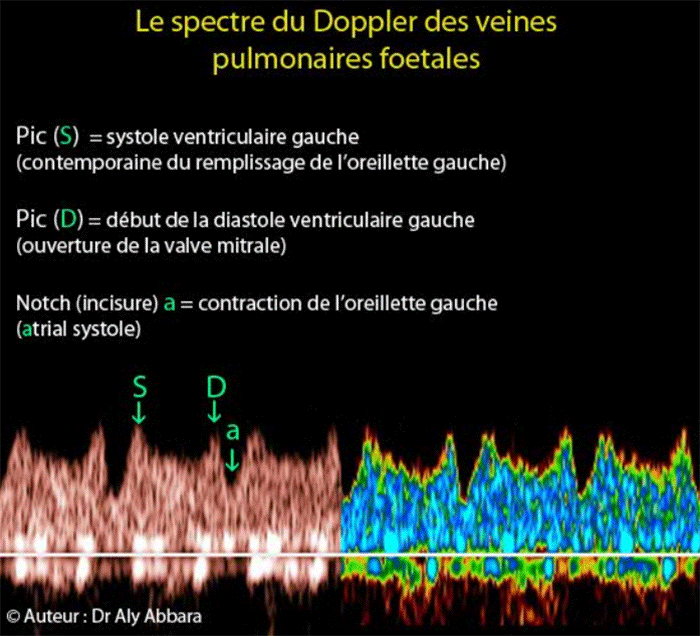

  • Le spectre du Doppler des veines pulmonaires (retour pulmonaire vers l'oreillette gauche) est composé de deux pics (S et D) et d'une incisure (a), ces composants correspondent dans le cycle cardiaque aux phases suivantes :
    • Pic (S) = systole ventriculaire gauche
      (contemporaine du remplissage de l'oreillette gauche)
    • Pic (D) = diastole ventriculaire gauche
      (ouverture de la valve mitrale)
    • Notch (incisure) a = contraction de l'oreillette gauche (atrial systole)
  • Ce spectre est aussi le reflet des pressions veineuses fœtales qui dominent dans l'oreillette gauche.

  • Ce spectre ressemble (pour le mémoire) à l'ombre laissée par la tête du personnage de fiction " Batman ".

Auteur : Dr Aly Abbara
Mise à jour : le 13 Décembre, 2020

  • Références :
    • WOODWARD. KENNEDY. SOHAEY. Oh. Byrne. Puchalski. -EXPERTddx Obstetrics - AMIRSYS 2009.
    • Bernard Guérin du Masgenët, Yann Robert, Philippe Bourgeot, Philippe Coquel Echographie en pratique obstétricale - Masson 2009.
    • BENACERRAF Beryl - Ultrasound of Fetal syndromes - second edition - CHURCHILL LIVINGSTONE ELSEVIER - 2008..
    • F. Encha-Razavi. - Pathologie foetale et placentaire - (Ouvrage collectif de la Société Française de Foetopathologie). Sauramps médical, 2008.
    • Lami Yeo, MD and Anthony M. Vintzileos, MD - Ultrasonography in obstetrics and Gynecology - CALLEN - 5e édition ; SAUNDERS ELSEVIER - 2008.
    • Larsen." Embryologie humain " 2ème édition française. de boecke. 2007. p:23;25
    • WOODWARD, Kennedy, Sohaey. - Diagnostic Imaging Obstetrics - AMIRSYS 2005.
    • Michael Entezami, Matthias Albig, Adam Gasiorek-Wiens, Rolf Becker. Ultrasound Diagnosis of Fetal Anomalies. Thiems 2004.Keith L. MOORE. "
    • L'être humain en développement " Vigot Frères Paris - 1974.
